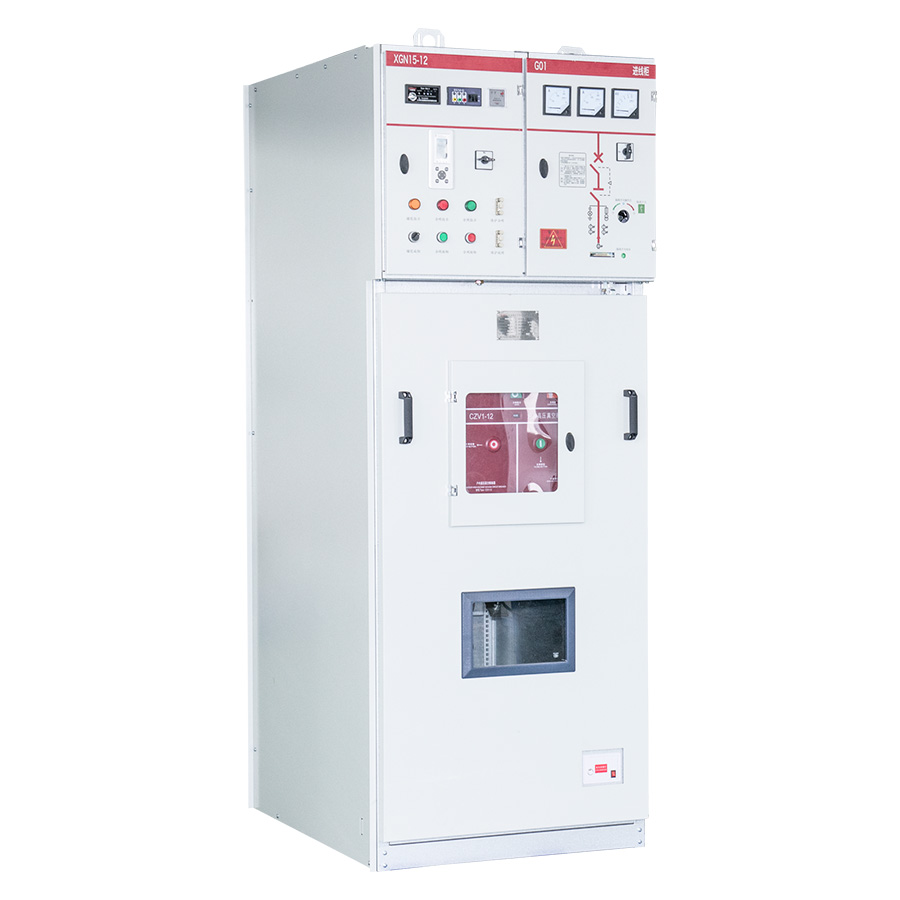

产品型号说明

①	环网型
②	箱式结构
③	固定式
④	户内型
⑤	设计序号
⑥	额定电压 kV
⑦	额定电流 A
⑧	Ⅰ：FLN36-12 负荷开关 Ⅱ：FLN48-12 负荷开关

使用条件
● 海拔高度：≤1000m（如有特殊要求可在订货时注明，目前有6组在5200m海拔运行）；
● 环境温度：-35℃+45℃,最大日平均温差≤25℃；
● 相对湿度:日平均不超过95%，月平均相对湿度不超过90%；
● 防震：8度；
● 剧烈震动和冲击以及没有火灾、化学腐蚀、爆炸危险场所；
注:订购本产品超出上述条件规定时，请与本公司协商。

执行标准
● GB 3906-2006《3.6 kV~40.5 kV交流金属封闭开关设备和控制设备》；
● IEC 60298-1990《额定电压1kV以上至52kV及以下交流金属封闭开关设备和控制设备》；
● GB/T 11022-2011《高压开关设备和控制设备标准的共用技术要求》。

产品特点
● SF6环网柜易组合扩展，体积小，安全可靠；
● 应用SF6气体作绝缘和灭弧介质，恒定磁场旋弧灭弧方式使其灭弧能力不受电弧电流大小影响，开断性能好，过电压小，电气寿命长，灭弧室免维护；
● 可具有三工位，多功能，可设有小型化压力表；
● 操作简单，可靠性高的操作机构和闭锁；
● 通过了SF6气体零表压的额定开断试验，功能裕度大，可能性极高；
● 接地开关具有符合国标的短路开合能力；
● 柜体用进口敷铝锌板冲压成形，采用拼装式结构，坚固耐变形。

产品结构
● 总体结构
环网柜由母线室、负荷开关（或断路器室）、电缆室、操动机械、联锁机构和低压控制室以及测量或计量回路等部分组成，各隔室用钢板分割，可避免故障影响到邻室。
● 母线室
母线室布置在柜体的上部，在母线室中主母线连接在一起，贯穿整排开关柜。母线呈水平布置，可方便扩展。
● 主开关室
负荷开关室:开关室内装有一台负荷开关，负荷开关的外壳为环氧树脂浇注而成，内充SF6气体作灭弧和绝缘介质，在操作轴引出端设有两个透明的热压成型的塑料端盖，透过它可以观察触头状态。开光室内可根据客户要求装设SF6气体密度表或带报警触点的气体密度器。断路器室：断路器室位于柜体中部，可根据客户需要装配专用的真空断路器或SF6断路器，其开断容量可以满足正常投切和分支网络的操作
以及特殊情况下开断短路电流等，真空断路器特别适用于频繁操作网络系统。断路器配有弹簧操动机构，具有重合闸功能，并且动作可靠、寿命长。
● 电缆室
电缆室主要用于电缆的连接，使单芯或三芯的电缆可以采用最简单的非屏蔽电缆头进行连接，同时充裕的空间还可以容纳避雷器、电流互感器、下接地开关的元件。按标准设计，柜门有观察窗户和安全联锁装置，电缆室底板配密封盖和带支架的大小相宜的电缆夹。电缆室底板的门前框可以拆下，方便电缆安装。
● 操动机构、联锁机构和低压控制室
带联锁的低压室同时起到控制屏的作用。低压室内装有带位置指示器的弹簧操动机构和机械联锁装置，也可以装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示装置、钥匙锁和电动操作装置，同时低压室空间还可以供装设控制回路、记录仪表和保护继电器，750mm宽柜设有两个相同的低压室，可以装更多附件。

技术参数

序号	名称	单位	数值
1	额定电压	kV	12
2	额定频率	Hz	50
3	主母线额定电流／熔断器最大额定电流	A	630,125
4	主回路、接地回路额定短时耐受电流	kA/S	20,3
5	主回路、接地回路额定峰值耐受电流	kA	50
6	主回路、接地回路额定短路关合电流	kA	50
7	负荷开关满容量开断数	次	100
8	熔断器开断电流	kA	31.5,40
9	额定闭环开断电流	A	630
10	额定转移电流	A	1600
11	机械寿命	次	2000
12	1min 工频耐压（峰值）相对、对地／隔离断口	kV	42,85
13	雷电冲击耐受电压（峰值）相间、对地／隔离断口	kV	75,85
14	二次回路 1min 工频耐压	kV	2
15	防护等级		IP3X

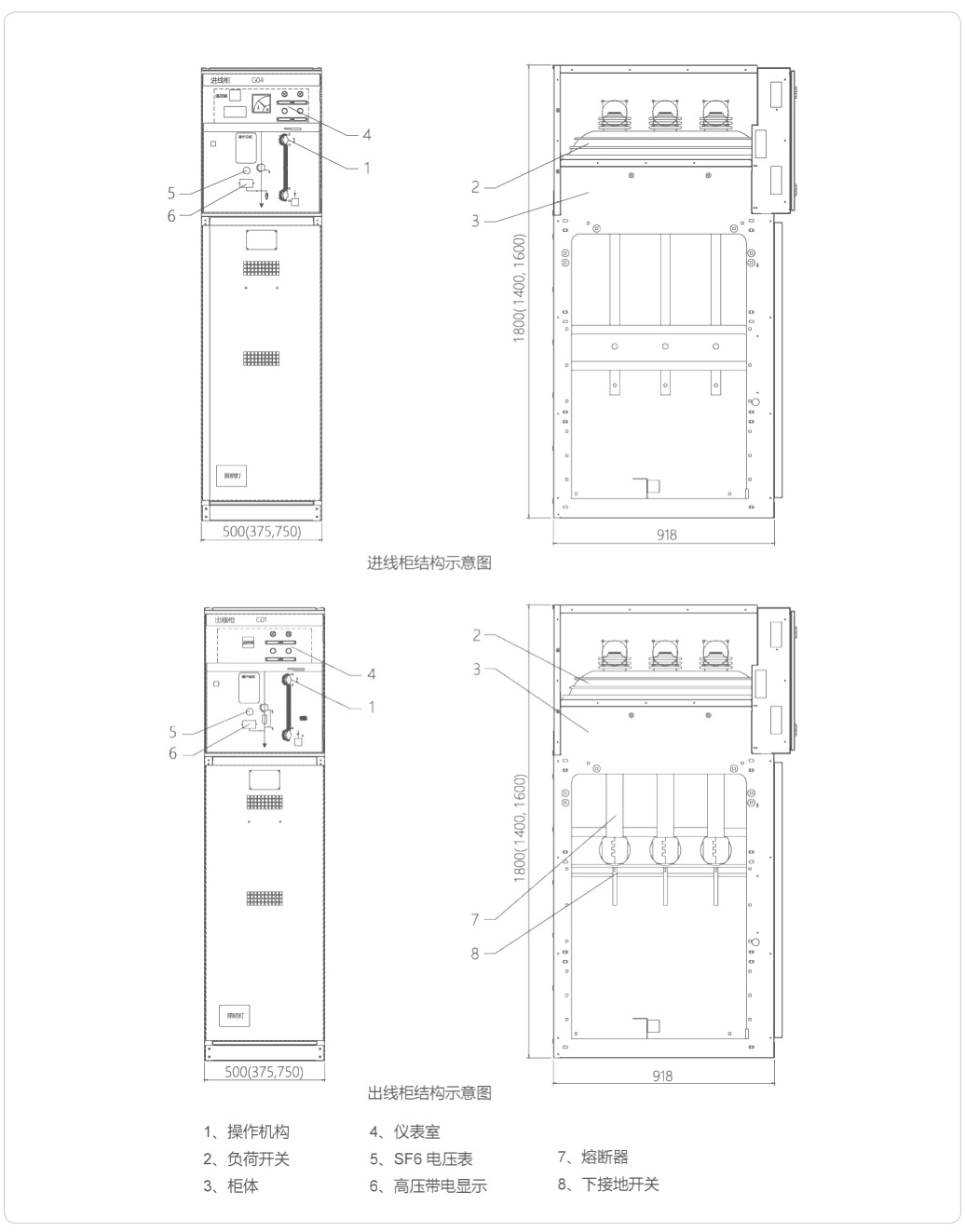

结构简图
