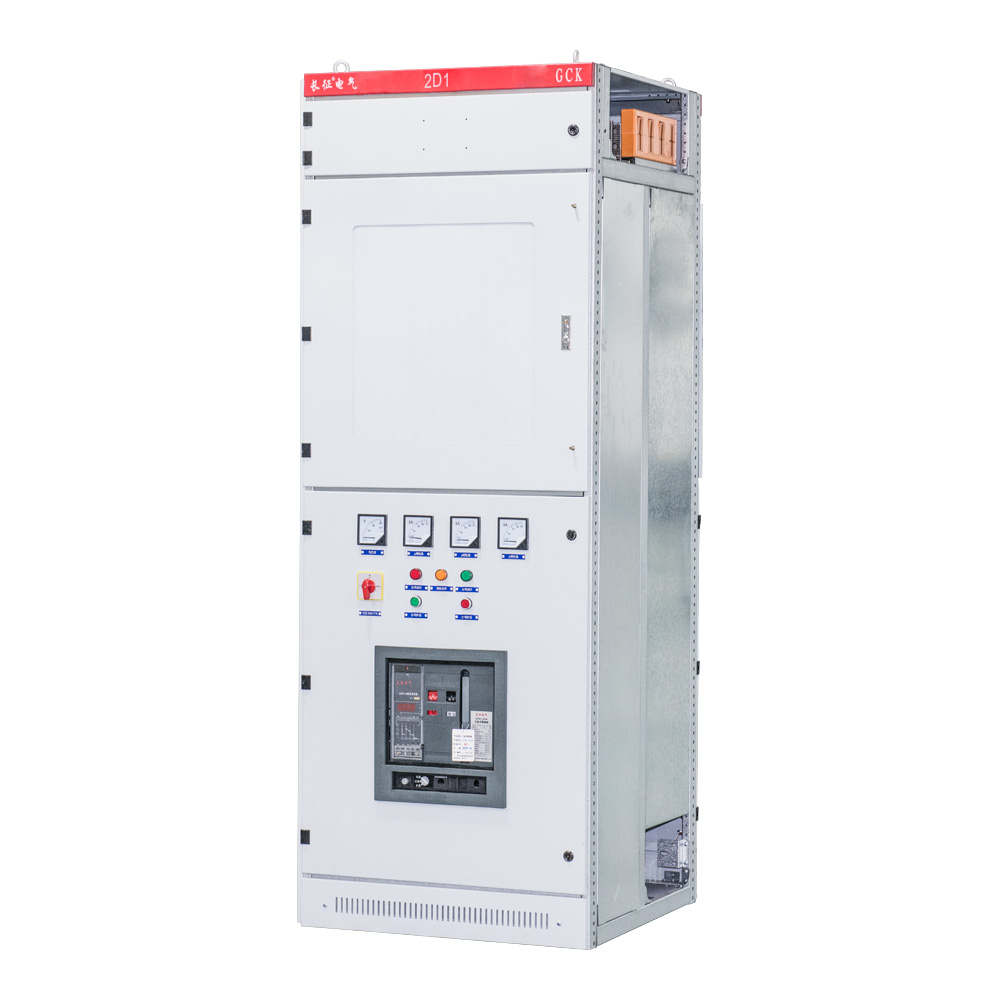

产品型号说明

①	封闭式
②	抽出式
③	用途代号：K- 控制中心、L- 动力
④	设计序号：1、2、3
⑤	主电路方案号

特点
    本系列产品具有分断能力高，动热稳定性好，结构先进合理，电气方案切合实际，系列性。通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。
    本产品符合IEC 439 NEMA ICS 2-322标准、也符合GB 7251-2005《低压成套开关设备》国家标准和ZBK 36001《低压抽出式成套开关设备》专业标准。

使用条件
● 海拔高度：不超过2000m；
● 环境温度：温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-50℃；
● 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50％，在温度较低时允许有较高的相对湿度，例如：+20℃时为90％；
● 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
● 与垂直面倾斜不超过5°；
● 本产品适合以下温度运输储存：-25℃~+55℃，在短时间内(不超过24h)不超过+70℃；
注:订购本产品超出上述条件规定时，请与本公司协商。

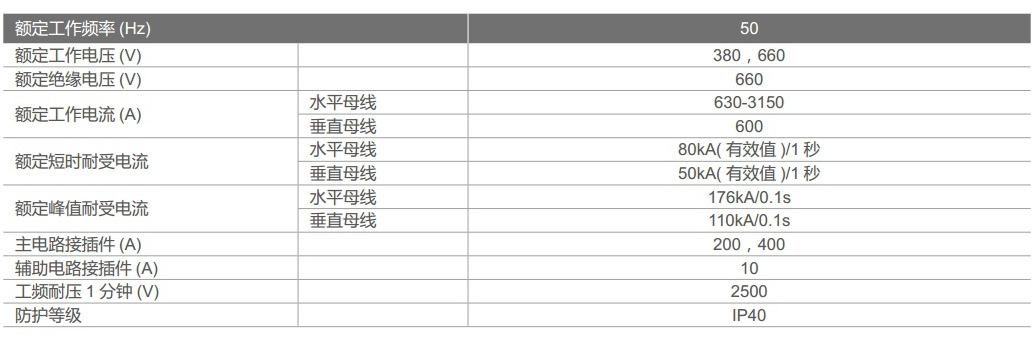

技术参数

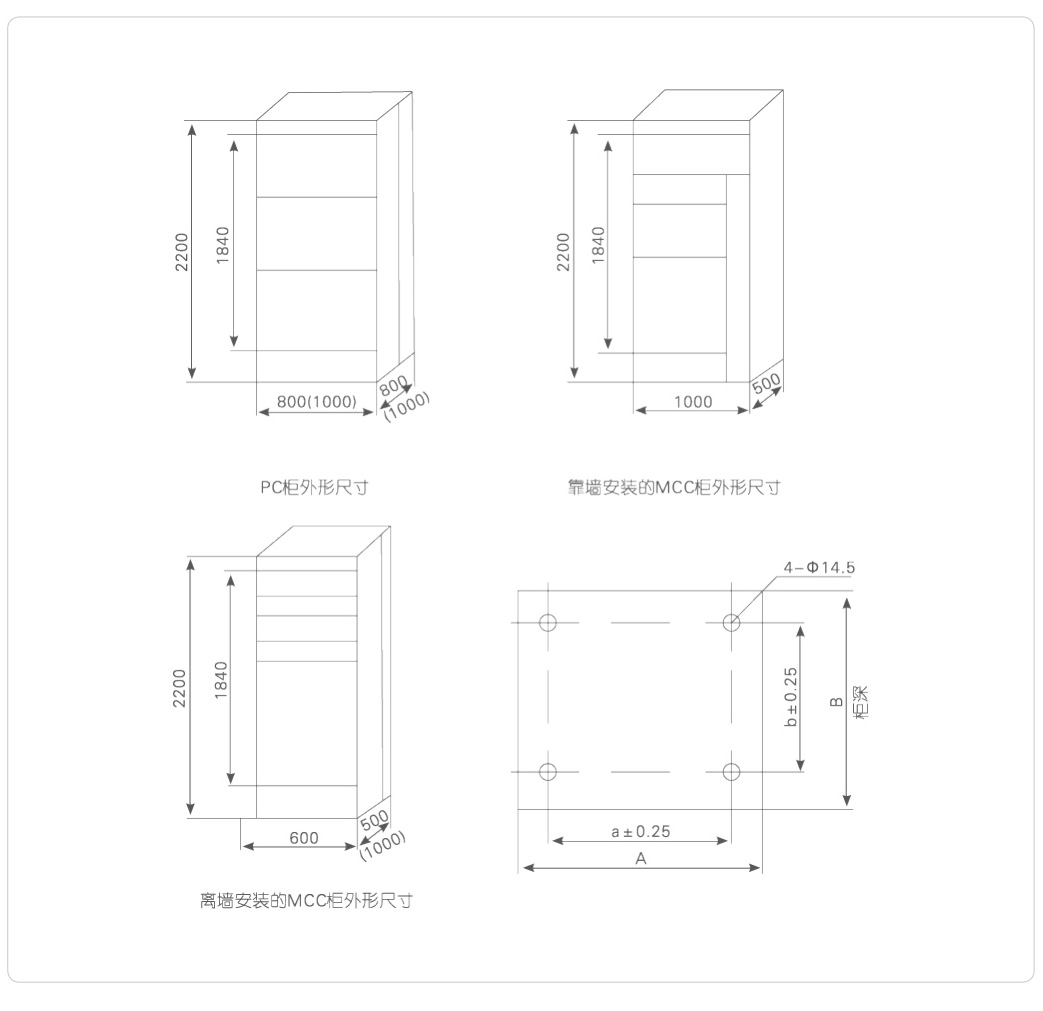

外形及安装尺寸

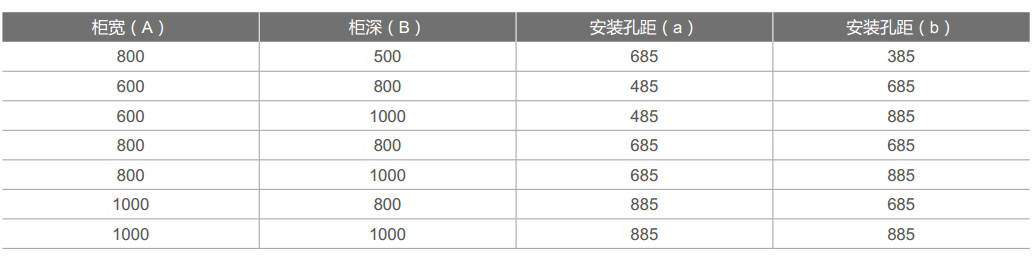

安装尺寸及安装孔

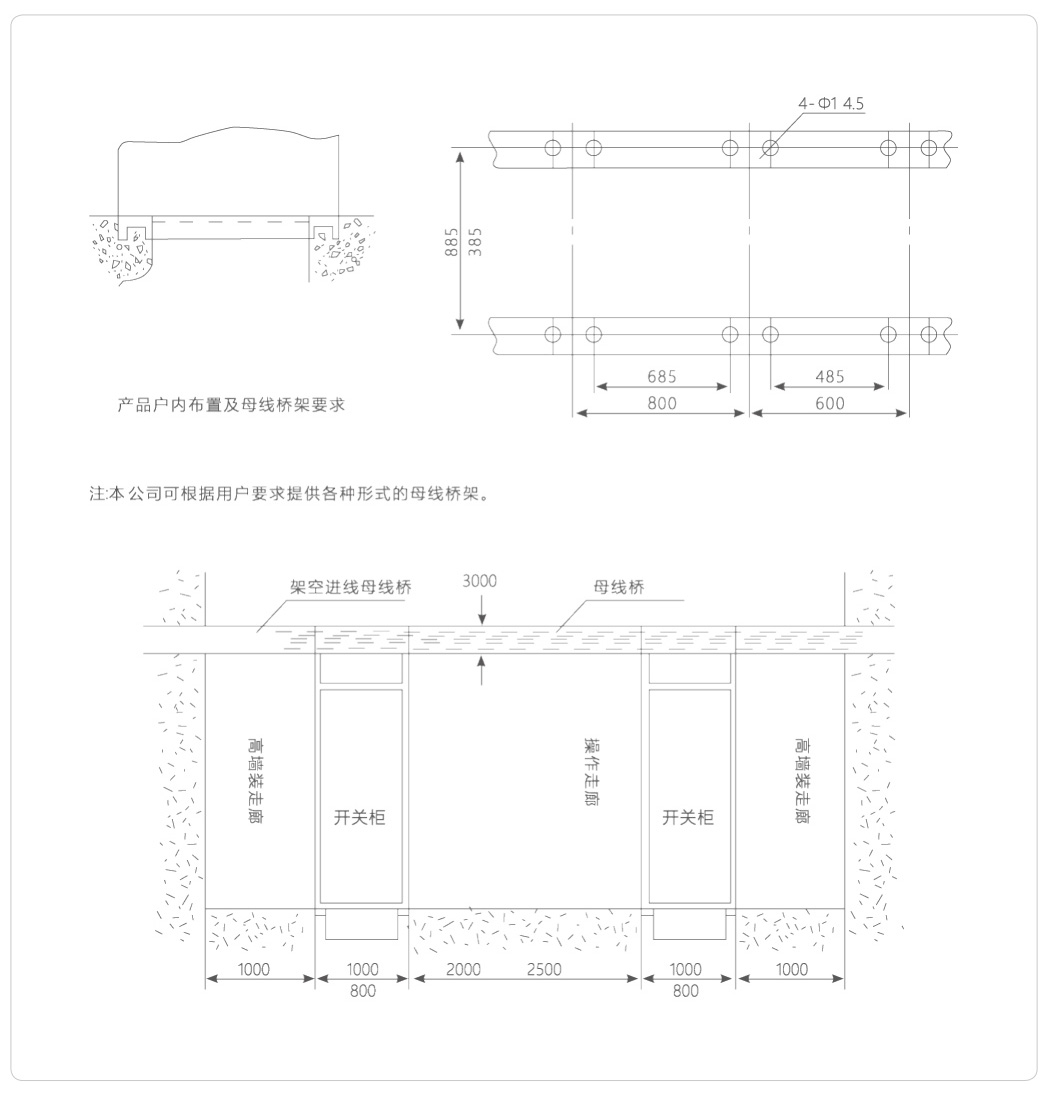

产品安装基础示意图


特别提示
● 本产品在安装时，柜与柜之间的水平线应连接牢固可靠；
● 本产品的门与主开关有联锁功能，即只有在断电的情况下门才可能打开，本产品的其它侧面为螺钉封板，与主开关没有联锁功能，故请用户在拆开本产品侧板检修时，务必断开电源；
● 非专业人员请勿打开柜体维护检修。
