产品型号说明

①	综合配电箱
②	变压器容量
③	主回路方案号

使用条件
● 环境温度：-25℃-+40℃；
● 相对湿度：日平均值不大于90%，月平均值不大于90%；
● 海拔高度：不大于1000m；
● 安装在无剧烈震动和冲击，无腐蚀性气体的场所；
注:订购本产品超出上述条件规定时，请与本公司协商。

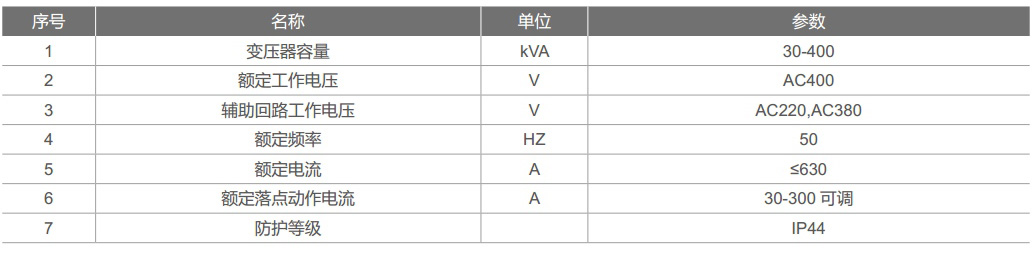

技术参数

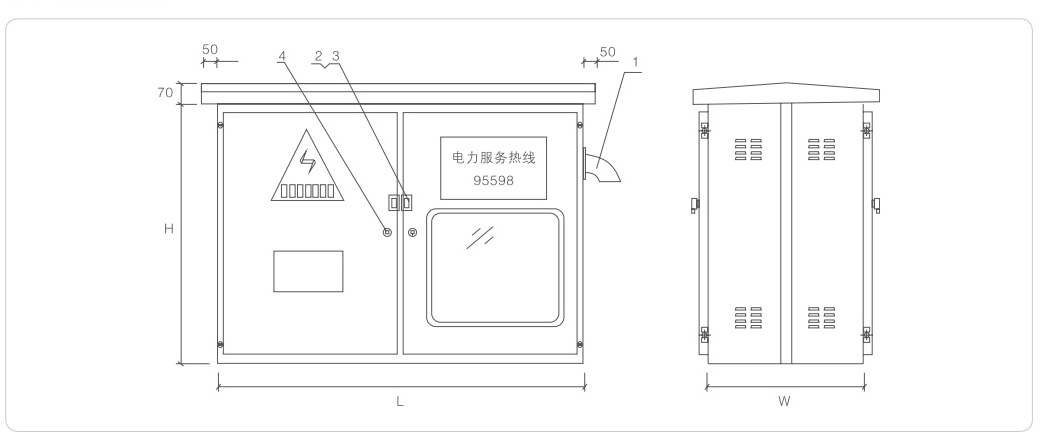

卧式箱体外形尺寸

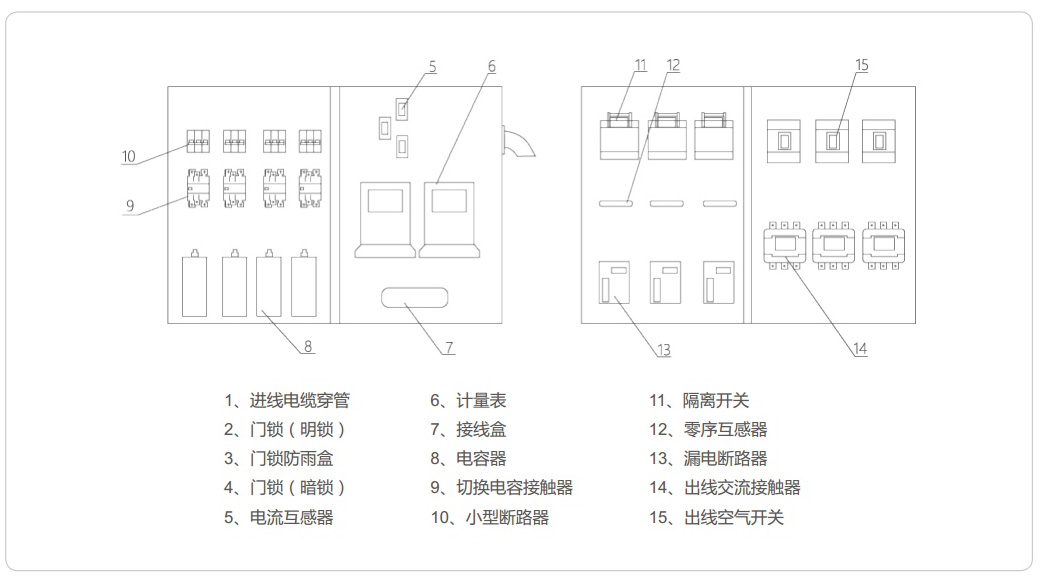

安装示意图

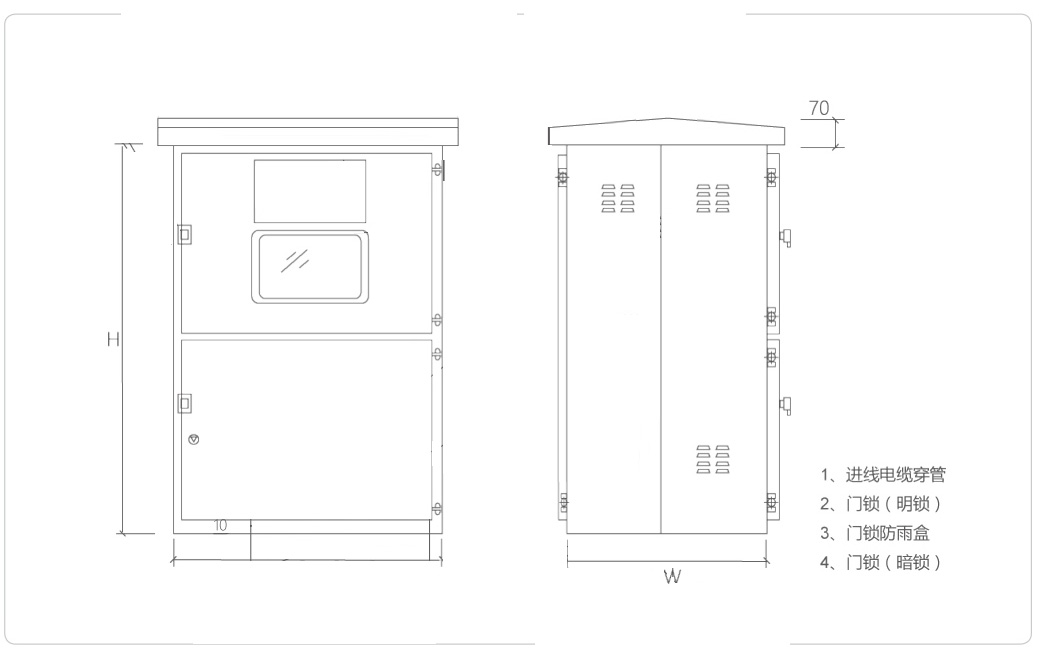

立式箱体外形尺寸

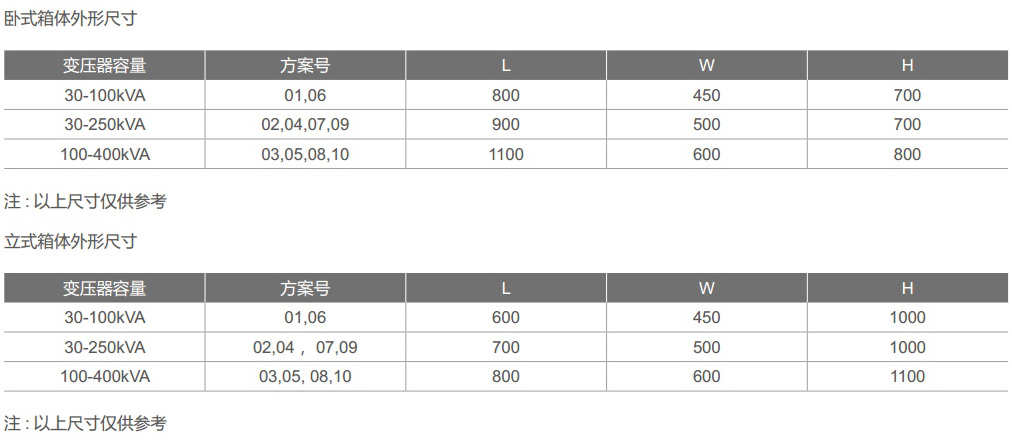

箱体外形尺寸

订货须知
● 产品型号，数量；
● 产品结构型式（立式，卧式）；
● 主要元器件的型号和技术参数；
● 特殊要求与制造商协商解决。
