​​产品型号说明

①	预装式变电站
②	结构特征：P- 品字形；M- 目字形
③	设计序号
④	高压侧额定电压 (kV)
⑤	低压侧额定电压 (kV)
⑥	变压器额定容量 (kVA)

使用条件
● 海拔高度：≤1000m；
● 环境温度：-25℃~+40℃，(最高月平均气温+30℃，最高年平均气温+20℃）；
● 相对湿度：日平均值不大于95％，月平均值不大于90％；
● 防震水平：水平加速度0.4m/s²，垂直加速度0.15m/s²；
● 安装地点无剧烈冲击、 无严重污染和化学腐蚀、 无导电尘埃及爆炸危险 ；
注:订购本产品超出上述条件规定时，请与本公司协商。

技术参数

序号	名称	单位	高压电器	变压器	低压电器
1	额定电压	kV	6/10	60/0.4 10/0.4	0.4
2	额定容量	kVA		50~1600
3	额定电流	A	200、400、630		100~3200
4	额定短路开断电流	A	负荷开关 400-600		15~63kA
		kA	组合开关取决于熔断器
5	额定短时耐受电流	kA	16,20(4s)		15(1s)
					30(1s)
6	额定峰值耐受电流	kA	31.5，50		30
					63
7	工频耐压 (1min)	kV	相对地及相间 32/42	25/35( 油浸 )	≤0.3,2
			隔离断口 36/48	20/28( 干式 )	● 0.3，2.5
8	雷电冲击耐压 ( 峰值 )	kV	相对地及相间 60/75	60/75
			隔离断口 70/85
9	箱体防护等级
10	噪声水平	ab		IP23
11	执行标准		GT/T 17467《高压低压预装式变电站》	55
			DL/T537 《6-35kV 箱式变电站订货技术条件》

注：变压器容量小于200kVA时项5、6不作要求。

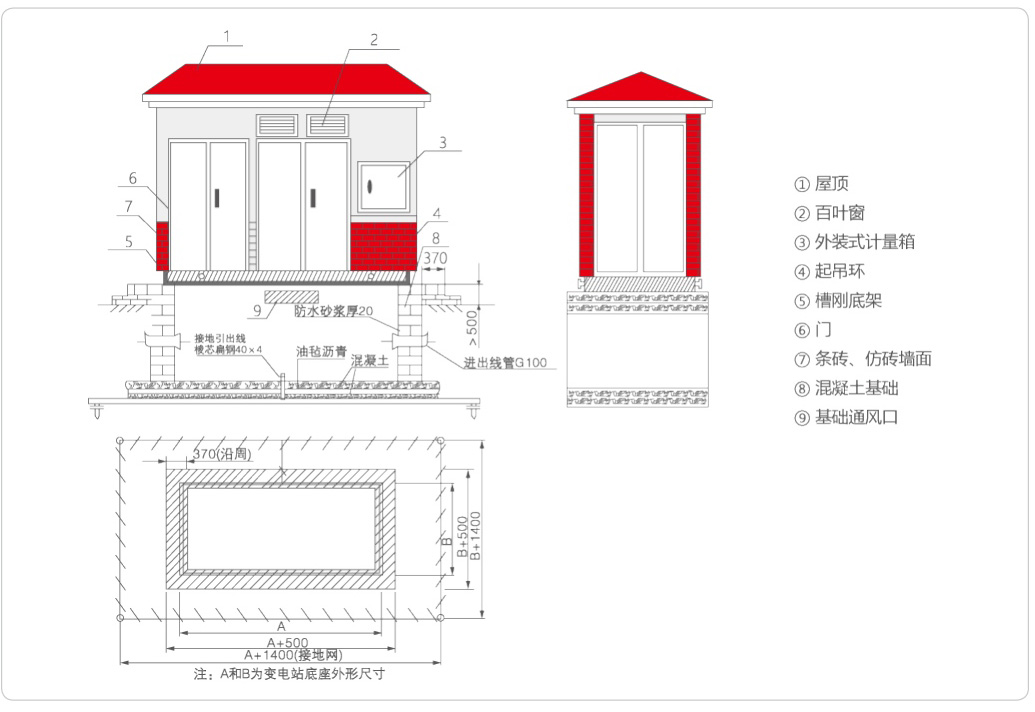

安装尺寸图


订货须知
用户如订货需提供以下资料：
● 型号、容量、数量、颜色外形尺寸要求，外壳材料；
● 变压器的型号、性能、联结组别、分接范围及阻抗要求；
● 高低压侧一次接线方案、元器件型号、规格和要求；
● 变压器油(25#、45#、高燃点油)；
● 电力智能化管理网或物业管理对箱式变电站的入网配置要求；
● 特殊要求与制造商协商解决。

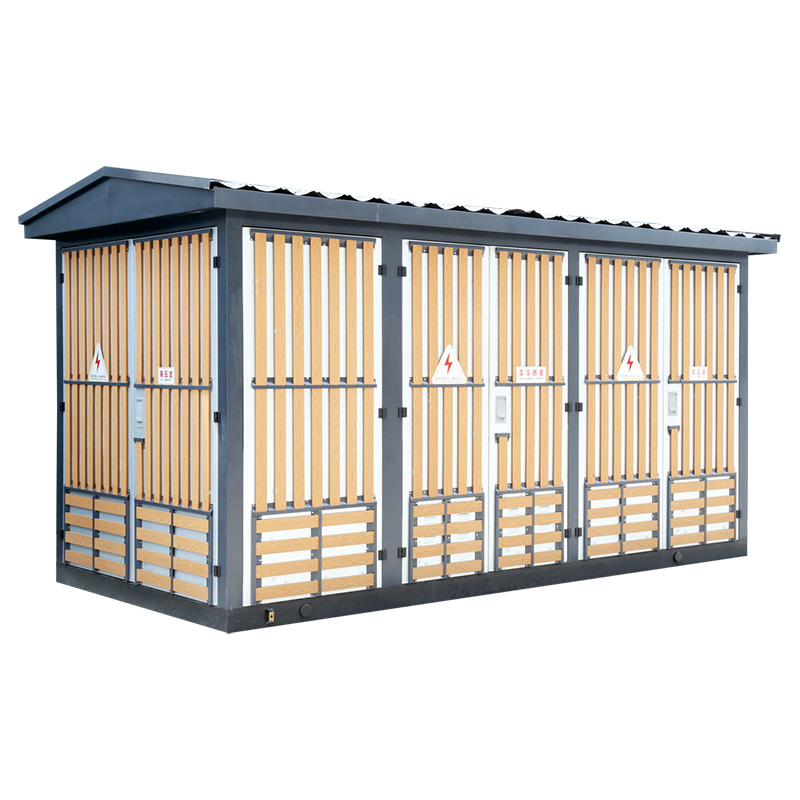

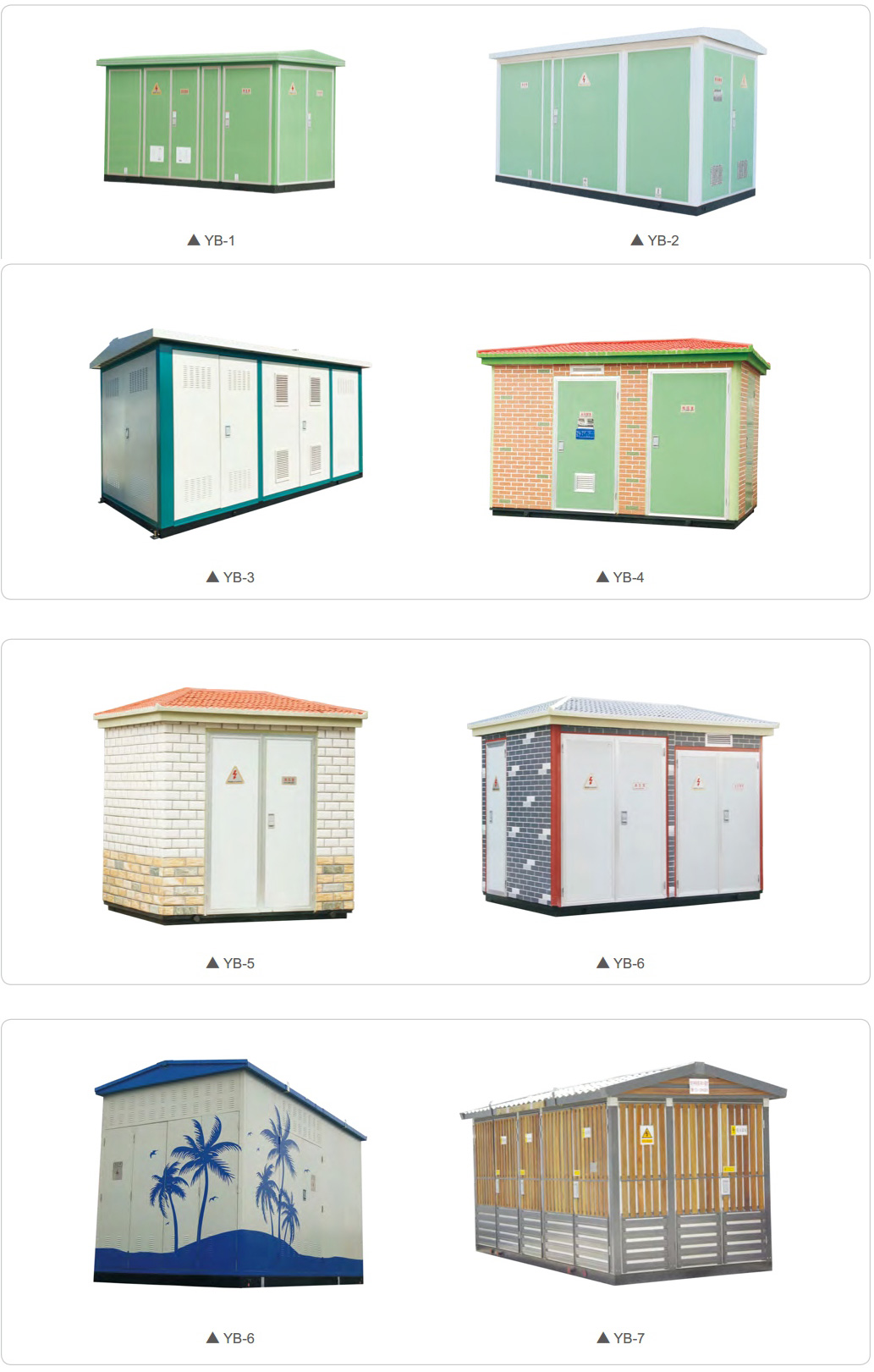

部分产品外形图举例
