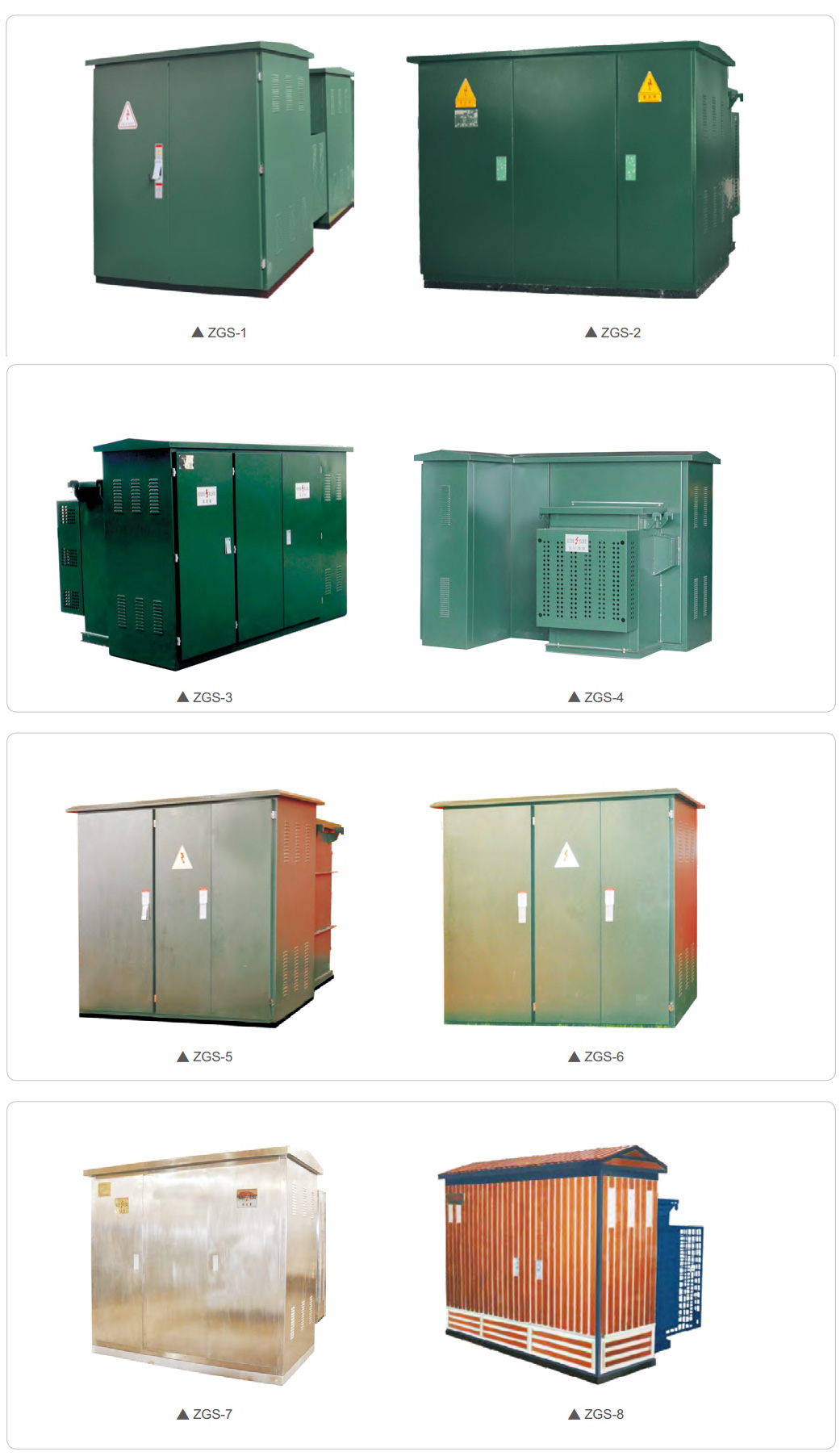

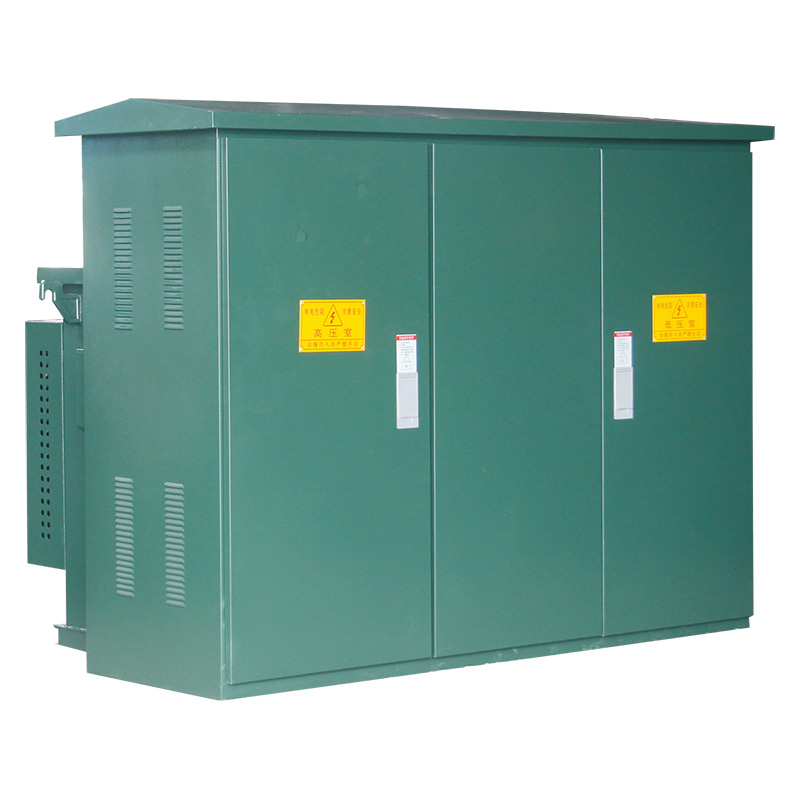

产品型号说明

①	组合式变压器（美变）
②	设计序号
③	额定电压
④	高压开关设备配备主开关类别：F- 负荷开关；F·R- 负荷开关 + 熔断器
⑤	高压开关设备配用操动机构类别：T- 弹操机构；S- 手动机构
⑥	变压器额定容量 (kVA)

使用条件
● 海拔高度:不超过1000m；
● 环境温度：-35℃~+40℃；
● 相对湿度：日平均值不大于95％，月平均值不大于90％；
● 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，地面倾角不大于3°；
注:订购本产品超出上述条件规定时，请与本公司协商。

技术参数

序号	名称	单位	参数
1	额定电压	kV	10/4( 高压 / 低压 )
2	最高工作电压	kV	12( 高压侧 )
3	额定频率	Hz	50
4	额定容量	kVA	50-1600
5	1 分钟工频耐压	kV	35
6	雷电冲击电压	kV	75
7	冷却方式		油浸自冷
8	高压后备熔断器开断电流	kA	50
9	插入式熔断器开断电流	kA	25
10	环境温度	℃	-35~+40
11	线圈允许温升	℃	65
12	无载调压		±5%±2x2.5%
13	噪声等级	db	50
14	防护等级		IP43

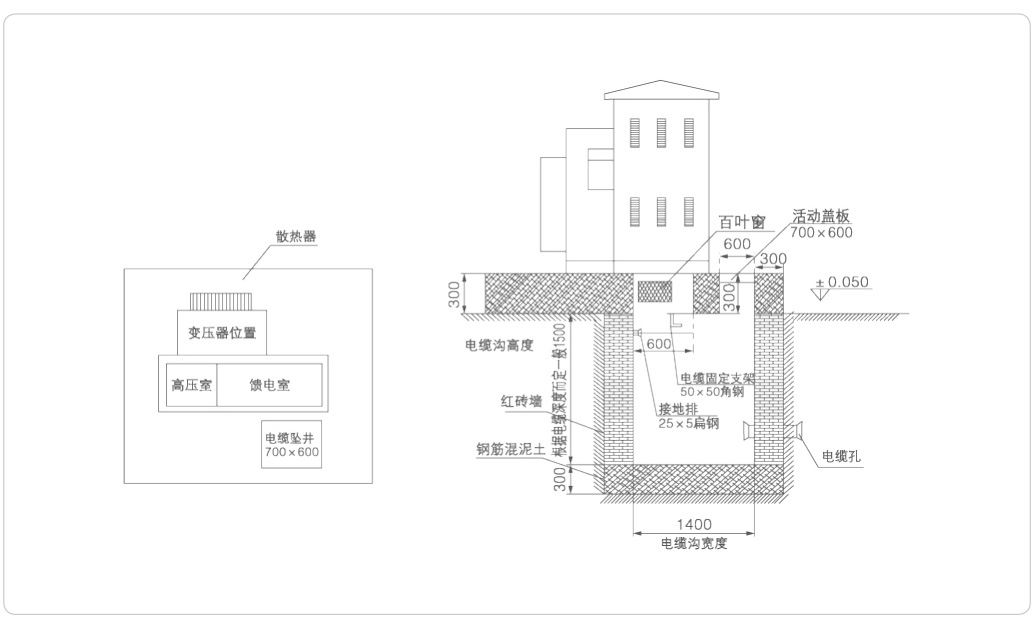

安装尺寸图

订货须知
产品运行场所及特殊性要求：
1.提供产品订货图样，订货图中应有接线图，并应注明变压器容量，主要元件型号规格，配电分支回路及容量；
2.需配置电能计量和无功自动补偿装置时，应提供计量电度表及互感器配置要求，注明补偿电容器容量；
3.注明产品表面处理的要求；

4.组合式变压器定货时请注明终端型或环网型。
